Arduino ile Basit Pil Kapasite Ölçer (mAh Tester)

Pillerin üzerindeki mAh değerleri zamanla kimyasal aşınma nedeniyle düşer. Bu projede, Arduino kullanarak bir pilin gerçek sağlığını (SoH) ve kapasitesini nasıl ölçeceğimizi öğreneceğiz.

1. Çalışma Mantığı

Sistem, pili sabit bir yük direnci üzerinden deşarj eder. Arduino, 10-bit ADC birimi ile pil voltajını her saniye ölçer. Akım miktarı, pil voltajının dirence bölünmesiyle bulunur (Ohm Kanunu). Toplam kapasite ise bu akım değerlerinin zamanla çarpılıp toplanmasıyla hesaplanır.

2. Gerekli Malzemeler

• Arduino Uno veya Nano
• 10 Ohm 10W Taş Direnç (Yük olarak)
• IRFZ44N MOSFET (Deşarj anahtarı olarak)
• 0.96" OLED Ekran (SSD1306)
• Li-ion Pil (Test edilecek kaynak)

3. Proje Kodu

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_RESET -1
Adafruit_SSD1306 display(128, 64, &Wire, OLED_RESET);

const int pilPin = A0;
const int mosfetPin = 2;
const float direnc = 10.0;
const float kesmeVoltaji = 3.0;

float toplamMAH = 0;
unsigned long eskiZaman = 0;

void setup() {
  pinMode(mosfetPin, OUTPUT);
  digitalWrite(mosfetPin, HIGH); // Testi başlat

  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextColor(WHITE);
}

void loop() {
  float voltaj = analogRead(pilPin) * (5.0 / 1023.0);

  if (voltaj <= kesmeVoltaji) {
    digitalWrite(mosfetPin, LOW); // Deşarjı durdur
    display.setCursor(0, 45);
    display.print("TEST TAMAMLANDI!");
  } else {
    unsigned long suankiZaman = millis();
    float saniye = (suankiZaman - eskiZaman) / 1000.0;
    float akim = voltaj / direnc;
    toplamMAH += (akim * 1000.0) * (saniye / 3600.0);
    eskiZaman = suankiZaman;
  }

  display.clearDisplay();
  display.setCursor(0,0);
  display.setTextSize(1);
  display.print("Voltaj: "); display.print(voltaj); display.println(" V");
  display.print("Kapasite: "); display.print(toplamMAH); display.println(" mAh");
  display.display();

  delay(1000);
}
    Kopyala

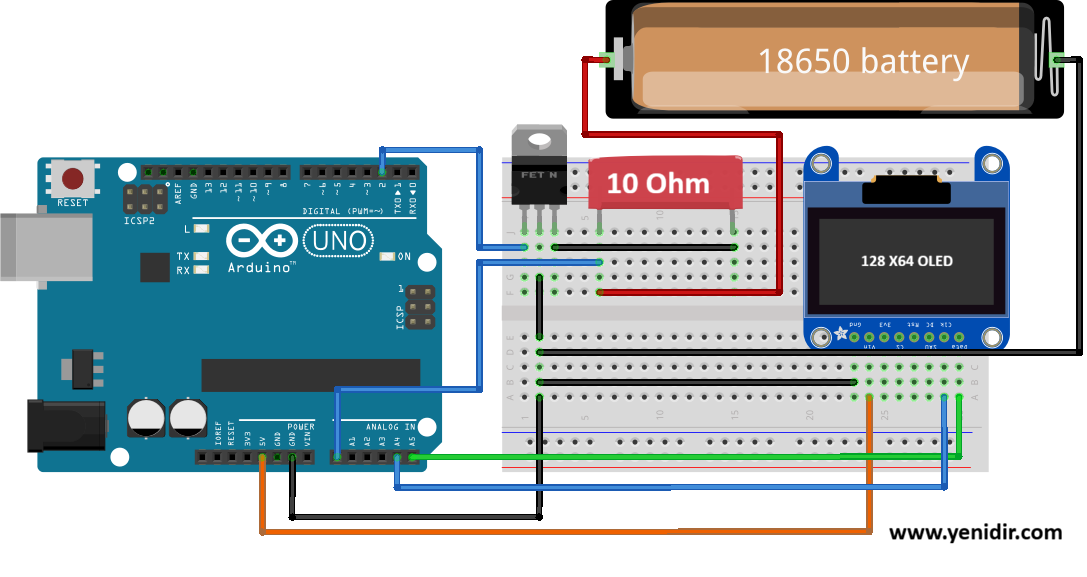

4.Devre Dizaynı

5. Teknik İpuçları

Daha hassas ölçümler için Arduino'nun besleme voltajını multimetre ile ölçüp koddaki 5.0 değerini gerçek değerle (örneğin 4.95) güncelleyebilirsiniz. Ayrıca, Li-ion piller için kesme voltajını 3.0V'un altına düşürmemeniz pil ömrü için kritiktir.
