Arduino ile LCD (karakter ekran) kullanımı paralel mod

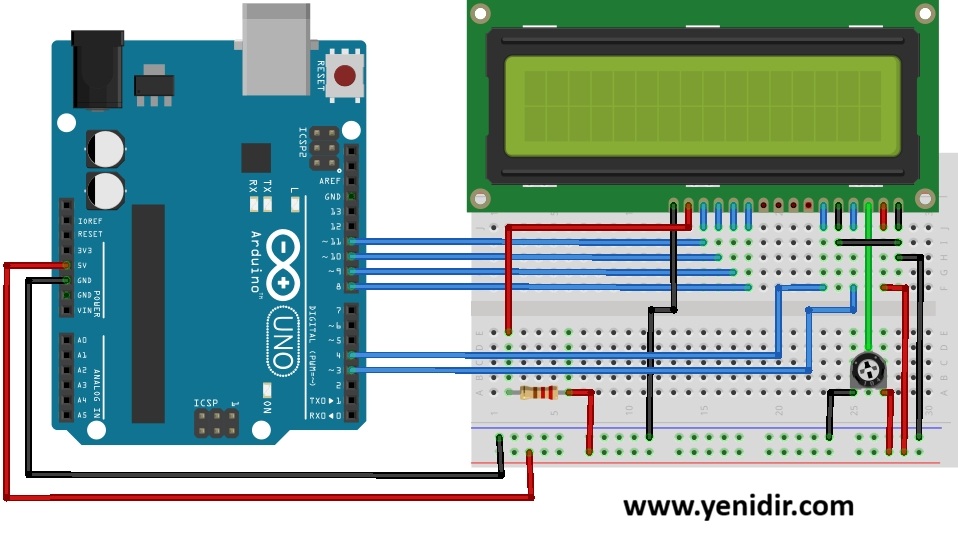

Arduino ile karakter LCD kullanımını anlatacağız. Paralel bağlantı için genellikle 4-bit modu tercih edilir; bu mod daha az pin (toplam 6 veri/kontrol pini) harcayarak ekranı kontrol etmenizi sağlar.2x16 LCD'nin 1. ve 2. satırına basit bir yazı yazdırma uygulaması olacak. Örnek devremiz aşağıdaki şekildedir.

Devreyi gördüğümüz gibi kuralım ve aşağıdaki kodu Arduino IDE de derleyip Arduino UNO ya yükleyelim.

#include

// Belirttiğimiz pin tanımlamaları
const int rs = 3;
const int en = 4;
const int d4 = 8;
const int d5 = 9;
const int d6 = 10;
const int d7 = 11;

// LCD nesnesini oluştur (RS, E, D4, D5, D6, D7)
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

void setup() {
  // LCD'yi 16 sütun ve 2 satır olarak başlat
  lcd.begin(16, 2);

  // Ekranı temizle
  lcd.clear();

  // 1. SATIRA YAZDIRMA
  lcd.setCursor(0, 0);      // 0. sütun, 0. satır (Sol üst köşe)
  lcd.print("1. Satir");

  // 2. SATIRA YAZDIRMA
  lcd.setCursor(0, 1);      // 0. sütun, 1. satır (Sol alt köşe)
  lcd.print("2. Satir");
}

void loop() {
  // Ekranda sabit durması için loop içerisini boş bırakıyoruz
}
Kopyala

Görüntünün kontrasını trimpot ile ayarlıyoruz. En net okunabilecek konuma kadar çevirelim.
