Birkaç dakika içinde elektriğin kesileceğini biliyorsunuz. Mumların yok. Sadece cep telefonunuzdan bir el feneriniz var. Ama cep telefonunuzun pilini tasarruf etmeniz gerekiyor. Çözüm basit bir inverter yapmak.
İşte detaylar:
DC 12V pili AC 220V/AC 120V'a dönüştürerek küçük bir ampul veya maksimum 10 wattlık bir lamba uygulayabilirler.
İşte 5 dakika içinde bir inverter devresi nasıl yapılır. Aşağıda 2 basit inverter şematik diyagramı var. Sadece 2 transistör, 2 direnç ve bir transformatör kullanıyorum. Kolay mı?
Yarı iletkenler Q1, Q2: TIP41 veya 2N6121, NPN transistörler 40W 45V 4A
LED1: Kırmızı LED veya ihtiyacınız olduğu gibi.
Dirençler (0.5W +/- %5 karbon)
R1, R2: 1K
R3: 4.7K
kondansatörler C1: 0.1uF 630V AC mylar kondansatör
Çeşitli T1: Transformör 220VAC veya 120V birincil bobin/10-0-10V, 750 mA- ikincil bobin
F1: sigorta- 0.1 A
SW1: Anahtar
AC-plug, mika yalıtaç, LED, plastikler, 12 VDC pil, 20 AWG olmayan katı kablolar, somun ve vida vb.

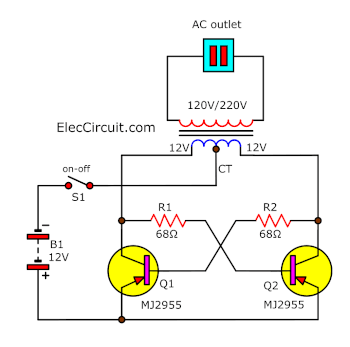

Devre Şeması:
Transistörler soğutucuya bağlanmalıdır. Trafo en az 10 watt 220/2X12 volt standart trafo olacak 220 girişi devremizin çıkışı olacak.

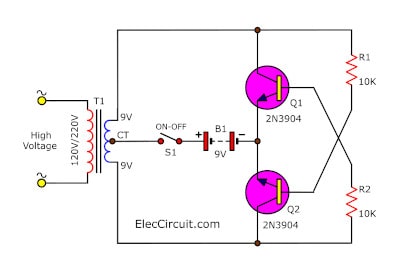

2. Şemamız:
Bu devrede daha düşük güçlü bir invertör. Küçük hacimli işler kullanılabilir.
Kaynak: ElecCircuit
