Direnç (resistör) nedir ?

Direnç Nedir? (En Basit Anlatımla)

Teknik tanımıyla direnç; bir elektrik devresinden geçen elektrik akımına (elektron akışına) karşı gösterilen zorluktur. Elektronik dünyasında bu görevi üstlenen fiziksel devre elemanına ise direnç veya İngilizce kökenli adıyla resistör denir.

Meseleyi daha iyi gözünüzde canlandırmak için klasik su borusu benzetmesini kullanalım:

• Bir borudan akan suyu elektrik akımına,
• Suyun akmasını sağlayan tazyiki (basıncı) voltaja,
• Borunun belirli bir noktasındaki daralmayı ise dirence benzetebiliriz.
• Boruyu ne kadar daraltırsanız (direnci ne kadar artırırsanız), akan su miktarı (akım) o kadar azalır.

Direnç Ne İşe Yarar? Görevleri Nelerdir?

Dirençler devrelerde sadece akımı kısmakla kalmaz, çok kritik koruma ve kontrol görevlerini de üstlenirler:

• Akım Sınırlama (Akımı Kontrol Etme): Hassas devre elemanlarının (örneğin LED'lerin veya mikrodenetleyici pinlerinin) üzerinden fazla akım geçip yanmasını engeller.
• Gerilim (Voltaj) Bölme: Devredeki yüksek bir voltajı, daha düşük seviyelere indirmek için dirençler seri bağlanarak kullanılır. (Örneğin 5V'luk bir sinyali, 3.3V ile çalışan bir sensöre uyarlamak gibi).
• Isı Üretimi: Elektrik enerjisini ısıya dönüştürür. Isıtıcılar, elektrikli battaniyeler ve havyalar bu mantıkla çalışır.
• Pull-Up ve Pull-Down Görevleri: Dijital pinlerin (örneğin Arduino buton projelerinde) boşta kaldığında kararsız (lojik 0 mı 1 mi belirsiz) olmasını engellemek için sinyali şaseye ya da beslemeye çekmek amacıyla kullanılır.

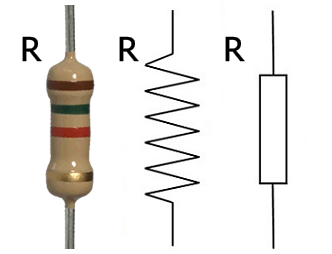

Direnç Birimi ve SembolüSembolü

• Direnç devre şemalarında R harfi ile gösterilir.
• Şematik Sembolü: Zikzaklı bir çizgi (~) veya içi boş bir dikdörtgen şeklinde sembolize edilir.
• Birimi: Direncin birimi Ohm'dur ve Yunan alfabesindeki Omega (Ω) simgesi ile gösterilir.

Devrelerde çok büyük direnç değerleri kullanıldığından, bunları ifade etmek için kiloohm (kΩ) ve megaohm (MΩ) gibi katlar kullanılır:

1 kΩ = 1.000 Ω

1 MΩ = 1.000.000 Ω

Direnç Çeşitleri Nelerdir?

Dirençler kullanım amaçlarına göre kendi içlerinde birçok türe ayrılır. En yaygın olanları şunlardır:

1. Sabit Dirençler

Değeri üretim aşamasında belirlenen ve sonradan değiştirilemeyen standart dirençlerdir. Karbon karışımlı, metal filmli gibi çeşitleri vardır. Üzerlerindeki renkli şeritler, direncin değerini gösterir.

2. Ayarlı Dirençler (Potansiyometre ve Trimpot)

Kullanıcının mekanik olarak (bir mil veya vida yardımıyla) değerini değiştirebildiği dirençlerdir. Radyoların ses açma/kısma düğmeleri buna en güzel örnektir.

3. Bağımlı (Sensör Tipi) Dirençler

Çevresel faktörlere göre değeri kendiliğinden değişen dirençlerdir:

• LDR (Işık Bağımlı Direnç): Üzerine düşen ışık miktarına göre direnci değişir. Gece lambalarında sıkça kullanılır.
• NTC / PTC (Termistörler): Sıcaklığa göre direnci değişir. Sıcaklık ölçüm devrelerinde tercih edilir.

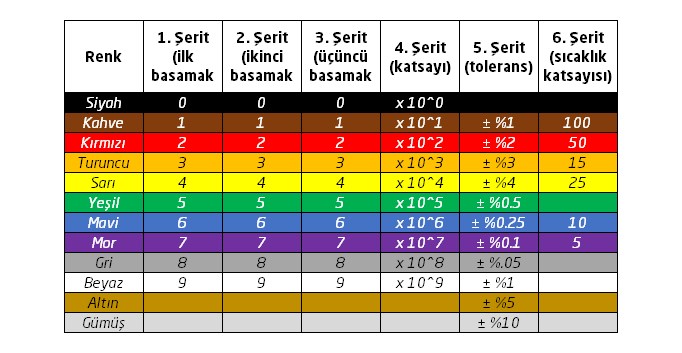

Direnç Renk Kodları Nasıl Okunur?

Sabit dirençlerin değerini ölçü aleti (multimetre) olmadan anlamanın yolu üzerindeki renk şeritleridir. Genellikle 4 veya 5 şeritli olurlar. Elektronikçilerin bu renkleri ezberlemek için kullandığı ünlü şifre şudur:

SoKaKta SaYaMaM GiBi (Baş harfler renkleri temsil eder)

• Siyah (0), Kahverengi (1), Kırmızı (2), Turuncu (3), Sarı (4), Yeşil (5), Mavi (6), Mor (7), Gri (8), Beyaz (9)
• Altın (%5) ve Gümüş (%10) renkleri ise direncin toleransını (hata payını) gösterir.

Özet: Direnç Olmasaydı Ne Olurdu?

Eğer devrelerimizde direnç kullanmasaydık, kaynaktan çıkan elektrik akımı hiçbir engelle karşılaşmadan doğrudan bileşenlere ulaşırdı. Bu durum, elemanların aşırı akımdan dolayı anında yanmasına ya da devrenin kısa devre yaparak zarar görmesine neden olurdu. Kısacası direnç, elektrik trafiğinin güvenli bir şekilde akmasını sağlayan trafik polisidir.

Elektronik projelerinizde doğru direnç değerini seçmek, projenizin ömrünü ve kararlılığını doğrudan etkiler. Bir sonraki yazımızda, direnç hesaplamalarında kullandığımız temel formül olan Ohm Kanunu'nu (V = I \R) pratik örneklerle ele alacağız. Takipte kalın!
