Elektronik dünyasının en büyük devrimi Transistör

Elektronik dünyasının en büyük devrimine, dijital çağın ve modern bilgisayarların var olma sebebine geldik: Transistör.

Şu ana kadar akımı kısıtlayan dirençleri, enerjiyi depolayan kondansatörleri ve akıma tek yön veren diyotları öğrendik. Transistör ise devrenize adeta bir "beyin" kazandıracak. Mikrodenetleyicilerin (Arduino, STM32, ESP32) içerisindeki dijital pinlerin arkasında, işlemcilerin içinde milyarlarca adet transistör yer alır.

Gelin, yenidir.com takipçileri için bu büyüleyici komponentin çalışma mantığını, elektronikteki rollerini ve en çok karşılaşacağınız türlerini en sade dille inceleyelim.

Transistör Nedir? (En Basit Anlatımla)

Teknik tanımıyla transistör; girişine uygulanan küçük bir elektrik sinyaliyle, çıkışındaki daha büyük bir elektrik akımını kontrol etmeye yarayan yarı iletken bir devre elemanıdır.

Mantığı kafamızda tamamen oturtmak için o meşhur su borusu benzetmemize geri dönelim: Transistörü, evlerimizdeki su musluklarına benzetebiliriz. Musluğun vanasını parmağınızla çok küçük bir kuvvetle (küçük sinyal) çevirirsiniz; ama bu küçük hareket, borudan akan devasa miktardaki suyun (büyük akım) önünü açar, kısar veya tamamen kapatır. Transistör de tam olarak elektriksel bir musluktur.

Transistörün İki Temel Görevi

Bir transistörü devrelerinizde temelde iki farklı modda kullanırsınız:

• Elektronik Anahtar (Switch): Musluğu ya tamamen açarsınız ya da tamamen kapatırsınız. Dijital elektroniğin (0 ve 1 mantığının) temeli budur. Örneğin, Arduino'nun 5V'luk minik piniyle, dışarıdan beslenen 12V'luk güçlü bir şerit LED'i veya motoru açıp kapatmak için transistörü bir anahtar olarak kullanırız.
• Sinyal Yükselteç (Amplifikatör): Musluğun vanasını yarıya kadar açıp suyun akış miktarını hassasça ayarlarsınız. Mikrofonlardan gelen çok zayıf ses sinyallerini hoparlörden duyulabilecek seviyeye getiren (ses amfileri) transistörün bu yükselteç özelliğidir.

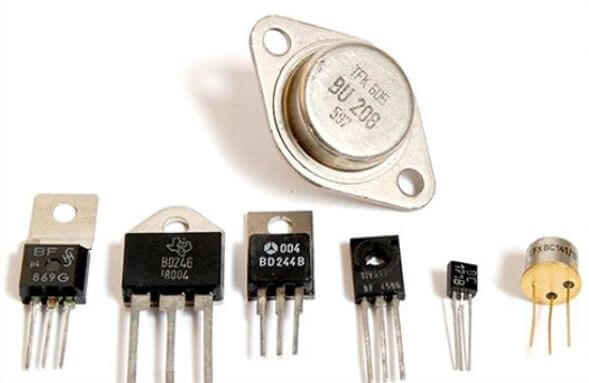

En Çok Karşılaşacağınız Transistör Çeşitleri

Piyasada binlerce farklı transistör modeli olsa da projelerinizde karşınıza çıkacak iki ana aile vardır:

1. BJT Transistörler (Bipolar Junction Transistor)

Akım ile kontrol edilen geleneksel transistörlerdir. Genellikle düşük güç gerektiren projelerde ve sinyal yükseltmede tercih edilirler. Üç adet bacağı bulunur:

• Base (Taban): Musluğun vanasıdır. Buraya küçük bir akım uygulayarak transistörü tetikleriz.
• Collector (Toplayıcı): Akımın devreye girdiği yüksek güçlü uçtur.
• Emitter (Yayıcı): Akımın transistörü terk ettiği uçtur.

Kendi içlerinde akış yönüne göre NPN (BC547 gibi) ve PNP (BC557 gibi) olarak ikiye ayrılırlar. Atölyelerde en sık kullanılan ve tetiklemesi en kolay olan tür NPN transistörlerdir.

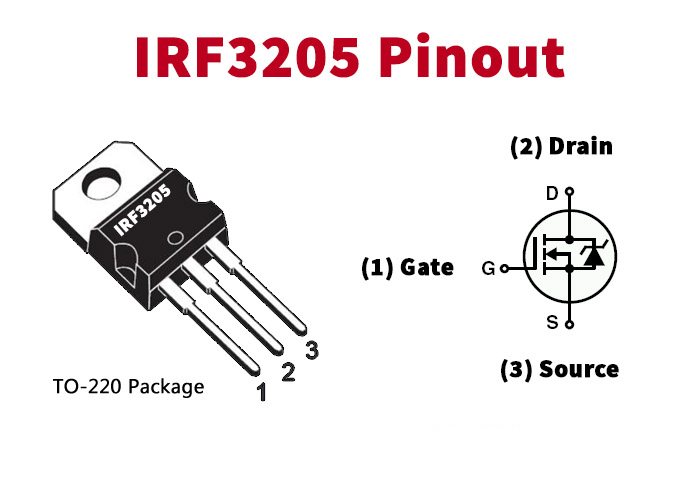

2. MOSFET'ler (Metal-Oxide-Semiconductor Field-Effect Transistor)

BJT'lerin aksine akımla değil, voltaj (gerilim) ile kontrol edilen modern transistörlerdir. Günümüz işlemcilerinde ve güç devrelerinde tamamen MOSFET teknolojisi hakimdir. Çok yüksek akımları ve voltajları (Örn: Motor sürücüler, anahtarlamalı güç kaynakları) sıfıra yakın kayıpla ve çok hızlı anahtarlayabilirler. Bacak isimleri şu şekildedir:

• Gate (Kapı): Tetikleme voltajını uyguladığımız vana ucu.
• Drain (Yutak): Akımın girdiği uç.
• Source (Kaynak): Akımın çıktığı uç.

Projelerinizde yüksek güçlü bir DC motoru PWM sinyaliyle sürmek istiyorsanız, kutunuzdan çıkarmanız gereken eleman kesinlikle bir N-Kanal MOSFET'tir (Örn: IRF540N).

Transistör Kullanırken Dikkat Edilmesi Gereken Altın Kurallar

Transistörlerle çalışırken şu üç detayı asla gözden kaçırmamalısınız:

• Base Direnci Şarttır (BJT İçin): Bir BJT transistörün Base bacağına Arduino'dan doğrudan 5V verirseniz, transistör üzerinden aşırı akım çekilir ve saniyeler içinde yanar. Base bacağının önüne mutlaka akım sınırlayıcı bir direnç (genellikle 1kΩ veya 2.2kΩ) bağlamalısınız.
• Soğutucu İhtiyacı: Transistörler (özellikle yüksek akım altında anahtarlama yapıyorlarsa) üzerlerinde ısı açığa çıkarırlar. Eğer eleman el yakacak kadar ısınıyorsa, arkasındaki metal kısma mutlaka bir alüminyum soğutucu blok vidalamalısınız.
• Bacak Dizilimi (Pinout): Her transistörün bacak dizilimi aynı değildir. Bir transistörü devreye lehimlemeden önce mutlaka model numarasını internete yazıp (Örn: "BC547 pinout") hangi bacağın Base, Collector veya Emitter olduğunu kontrol etmelisiniz.

Özet

Kısacası transistörler, elektronikte küçüklerin büyükleri yönetmesini sağlayan harika bileşenlerdir. Mikrodenetleyicinizin o narin pinlerini koruyarak yüksek güçleri kontrol etmenin anahtarı transistör kullanmaktan geçer.

yenidir.com'un temel elektronik serisinde en önemli dört bileşeni geride bıraktık. Projelerinizde transistör yakma hikayeleriniz veya sormak istediğiniz sorular varsa, yorumlarda bekliyorum!
