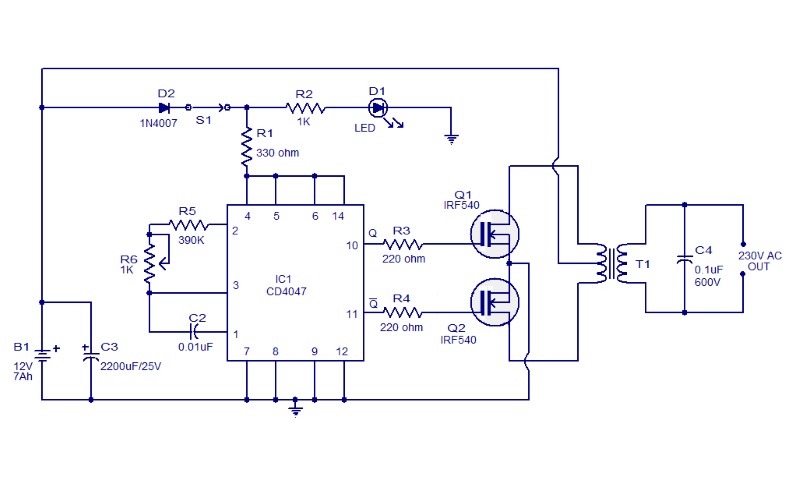

Devrenin kalbi Kararsız Multivibratör olarak çalışan CD4047 entegresidir. CD4047 düşük güçlü astable/monostable CMOS multivibratördür.
Burada kararsız bağlantı şekli uygulanmıştır. Bu entegre 50Hz saat işareti üretmektedir. Çıkışın pozitif yarısını 10 numaralı bacak, negatif yarısını ise 11 numaralı bacak üretir. Periyot formülü T = 4.71* (R5+R6)*C2 ile belirlenir. Çıkışın tam 50 Hz olması için R6 trimpotundan ayar yapılır. Üretilen saat vuruları N tipi trafoyu süren IRF540N MOSFETlerin girişini oluşturmaktadır. Mosfetler yeterli büyüklükte bir soğutucuya monte edilmelidir.
