ESP32 ile RGB LED Kontrolü ve Renk Döngüsü (PWM)

ESP32 ile RGB LED Kontrolü ve Renk Döngüsü (PWM)

Bu uygulamada, tek bir LED yerine bünyesinde Kırmızı (Red), Yeşil (Green) ve Mavi (Blue) olmak üzere 3 farklı diyot barındıran RGB LED'i kontrol edeceğiz. ESP32'nin 3 farklı donanımsal PWM kanalını kullanarak renkleri karıştıracak ve gökkuşağı efekti oluşturacağız.

1. Gerekli Malzemeler

• 1 x ESP32 Geliştirme Kartı
• 1 x RGB LED (Ortak Katot tercih edilmiştir)
• 3 x 220Ω Direnç
• 1 x Breadboard ve Jumper Kablolar

2. Donanım Bağlantıları

Ortak katot RGB LED'lerde en uzun bacak eksi (-) ucudur. Diğer 3 bacak ise sırasıyla Kırmızı, Yeşil ve Mavi renkleri temsil eder. Her renk bacağına akım sınırlama için ayrı birer direnç bağlanmalıdır.

• Ortak Katot (En Uzun Bacak): ESP32 GND pinine.
• Kırmızı (R) Bacağı: 220Ω direnç → ESP32 GPIO 17 (PWM Kanal 0).
• Yeşil (G) Bacağı: 220Ω direnç → ESP32 GPIO 4 (PWM Kanal 1).
• Mavi (B) Bacağı: 220Ω direnç → ESP32 GPIO 16 (PWM Kanal 2).

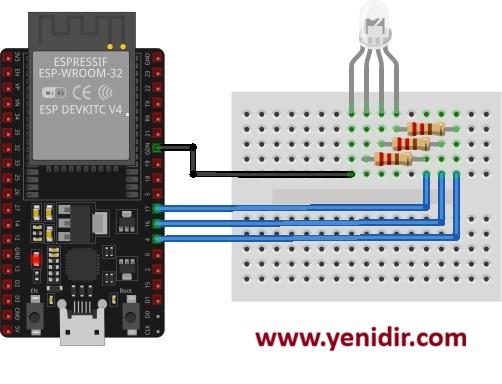

Görsel 1: ESP32 RGB LED Şeması

3. Renk Döngüsü ve Karışımı Kod Bloğu

Aşağıdaki kod, 3 bağımsız PWM kanalına farklı görev döngüleri (duty cycle) göndererek renk spektrumu oluşturur.

#define RED_PIN 17
#define GREEN_PIN 4
#define BLUE_PIN 16

// PWM Yapılandırması
const int frekans = 5000;
const int cozunurluk = 8; // 8-bit (0 - 255)

// Her renk için ayrı bir donanımsal kanal tanımlanır
const int redKanal = 0;
const int greenKanal = 1;
const int blueKanal = 2;

void setup() {
  // PWM Kanallarının yapılandırılması
  ledcSetup(redKanal, frekans, cozunurluk);
  ledcSetup(greenKanal, frekans, cozunurluk);
  ledcSetup(blueKanal, frekans, cozunurluk);

  // Kanalların ilgili GPIO pinlerine bağlanması
  ledcAttachPin(RED_PIN, redKanal);
  ledcAttachPin(GREEN_PIN, greenKanal);
  ledcAttachPin(BLUE_PIN, blueKanal);
}

void loop() {
  // Kırmızıdan Yeşile Geçiş
  renkAyarla(255, 0, 0); delay(1000);
  // Yeşilden Maviye Geçiş
  renkAyarla(0, 255, 0); delay(1000);
  // Maviden Beyaza Geçiş
  renkAyarla(0, 0, 255); delay(1000);

  // Ara Renk Karışımı (Örn: Sarı)
  renkAyarla(255, 255, 0); delay(1000);
  // Mor Karışımı
  renkAyarla(128, 0, 128); delay(1000);
}

// Renk değerlerini ilgili kanallara yazan fonksiyon
void renkAyarla(int red, int green, int blue) {
  ledcWrite(redKanal, red);
  ledcWrite(greenKanal, green);
  ledcWrite(blueKanal, blue);
}Kopyala
