ST-LINK/V2: STM8 ve STM32 Hata Ayıklayıcı ve Programlayıcı
ST-LINK/V2, STM8 ve STM32 mikrodenetleyicileri için tasarlanmış bir devre içi (in-circuit) hata ayıklayıcı ve programlayıcıdır.
STM8 mikrodenetleyicileri için SWIM (Single Wire Interface Module), STM32 mikrodenetleyicileri için ise

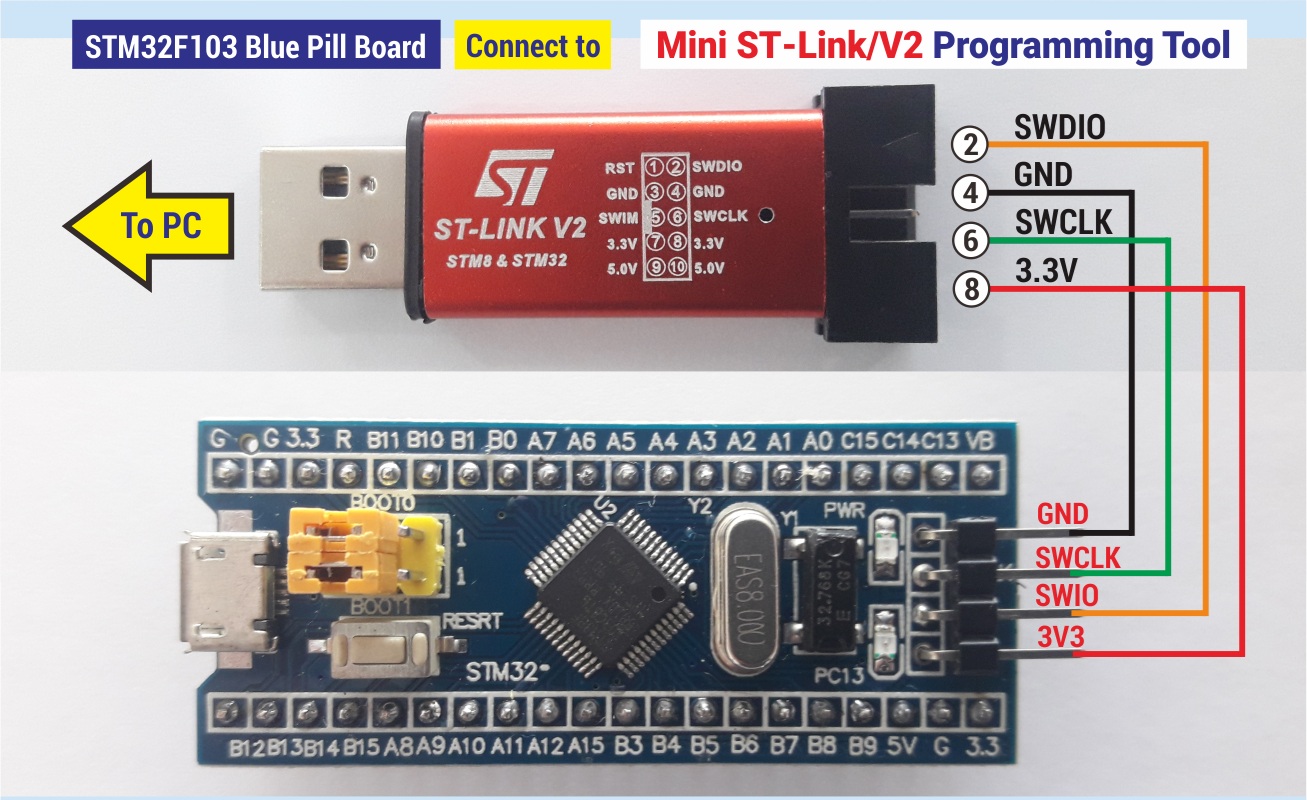

JTAG ve SWD (Serial Wire Debug) arayüzlerini kullanarak hedef kartla iletişim kurar.
Standart özelliklere ek olarak, ST-LINK/V2-ISOL modeli PC ile hedef uygulama kartı arasında
dijital izolasyon sağlar ve 1000 Volta kadar yüksek gerilimlere dayanıklıdır.
Yazılım Desteği:
- STM8: ST Visual Develop (STVD), ST Visual Programmer (STVP) veya üçüncü taraf IDE'ler.
- STM32: STM32CubeIDE veya Keil, IAR gibi üçüncü taraf entegre geliştirme ortamları.
Özellikler
- 5 V güç, doğrudan USB konnektörü üzerinden sağlanır.
- USB 2.0 tam hız (Full-speed) uyumlu arayüz.
- USB Type-A'dan Mini-B'ye kablo paket içeriğine dahildir.

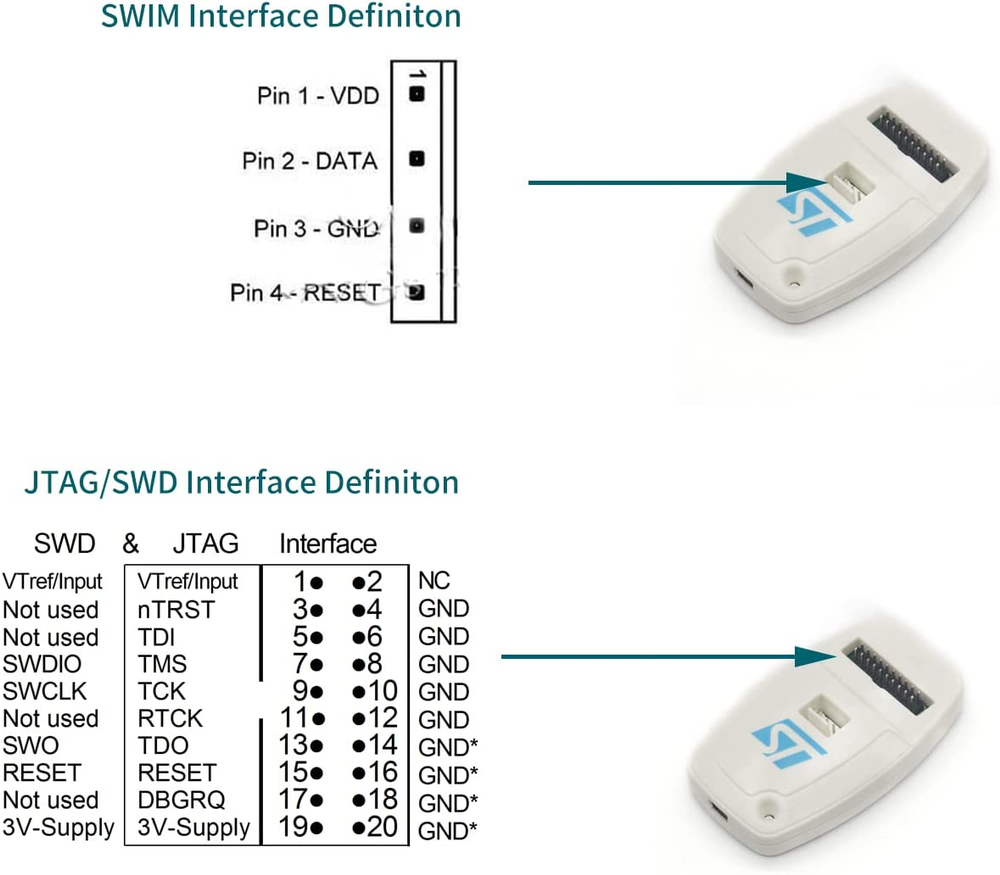

- SWIM (STM8) Spesifik Özellikleri:
- 1.65 V ile 5.5 V arası uygulama gerilim desteği.
- Düşük hız ve yüksek hız modları desteği.
- Programlama hızı: Düşük hızda 9.7 KB/s, yüksek hızda 12.8 KB/s.
- ERNI standart konnektörlü veya 2.54 mm pin headerlı kartlara bağlantı desteği.

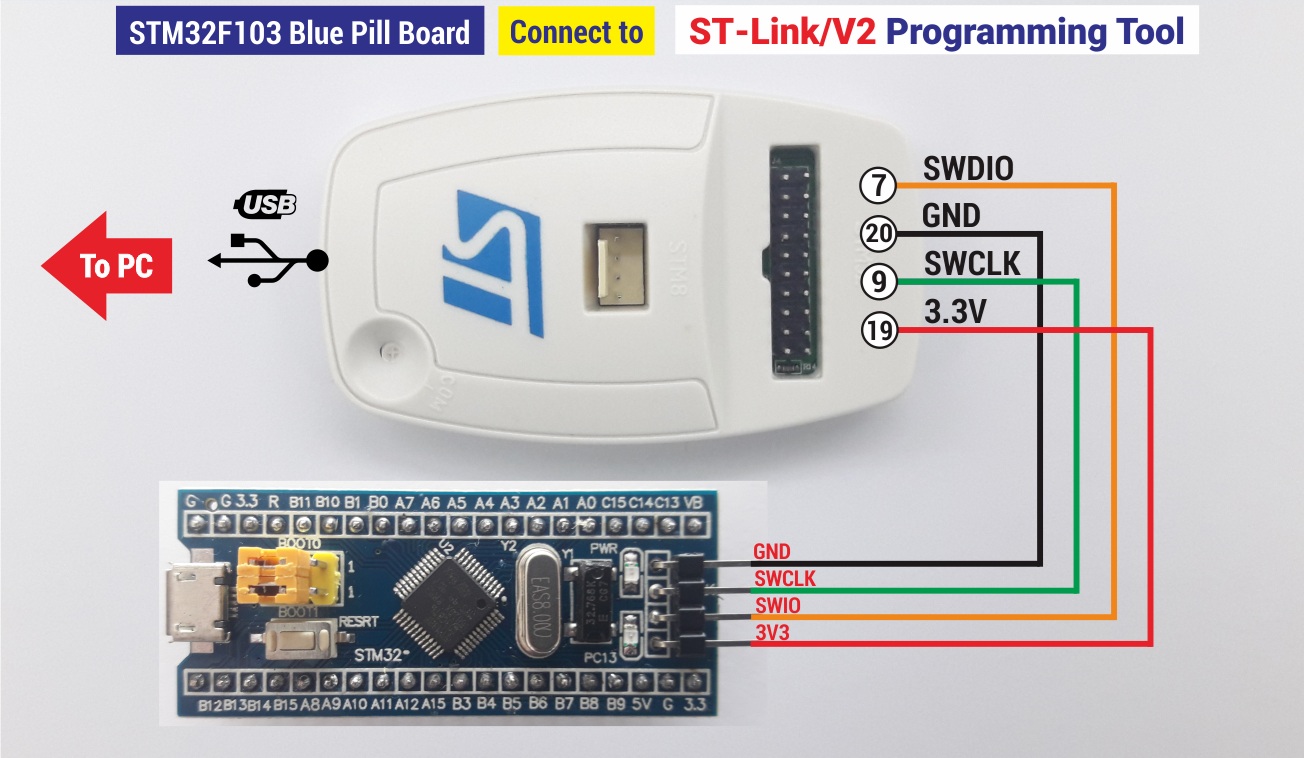

- JTAG/SWD (STM32) Spesifik Özellikleri:
- 1.65 V ile 3.6 V arası uygulama gerilim desteği ve 5 V toleranslı girişler.
- Standart JTAG 20-pin (2.54 mm pitch) konnektör desteği.
- SWD ve Seri Tel Görüntüleyici (SWV) iletişim desteği.
- Doğrudan donanım yazılımı güncelleme desteği (DFU).
- PC iletişimi sırasında aktifleşen durum LED'i.
- Çalışma sıcaklığı: 0 °C ile 50 °C arası.
- ST-LINK/V2-ISOL için: 1000 Volt yüksek izolasyon voltajı.
