Blue Pill Pin Düzeni
STM32F103C8T6 genellikle blue pill isimli boardlarda karşımıza çıkar.Bu kartın sahte çiplisi oldukça piyasada fazladır dikkat etmek gerekir. Sahte çipli kartları CubeIDE ile programlamak zordur. Sorunsuz bir deneyim için orijinal STM32F103C8T6 çipli kartları tercih etmelisiniz. Resimde pin dizilimini görebilirsiniz.

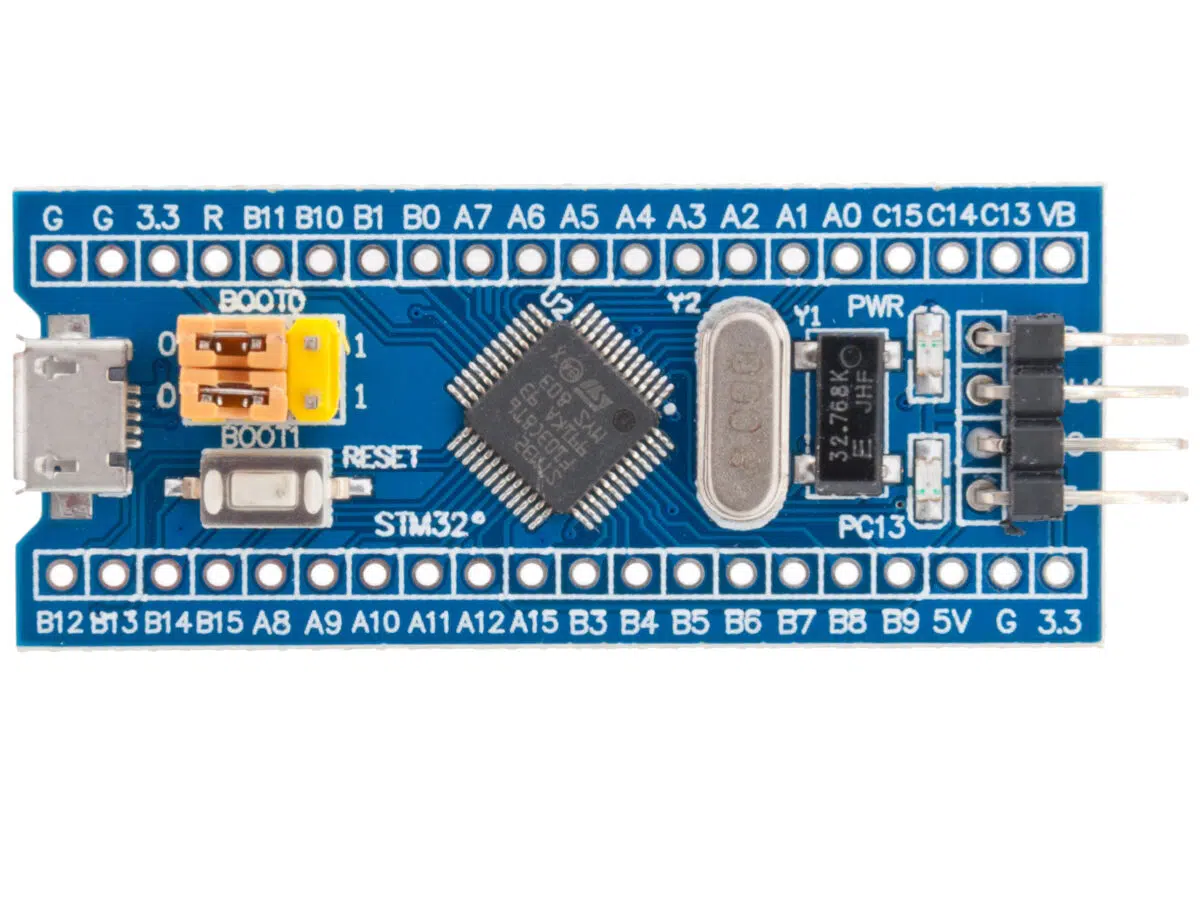

Resimde görüldüğü gibi kart üzerinde pin ve port numaraları yazılıdır.Bu kartta RTC kristali ve VBAT pinide mevcuttur. Vbat saatin çalışması için mutlaka harici bir pile bağlanmalıdır. Bağlanmaz ise enerji kesildiğinde saat sıfırlanır yada programdaki sat ayarına geri döner.STLink ile programlama yaparken boot pinleri sıfırda kalabilir.
Aşağıdaki resimde de Pin görevleri yer almaktadır.
Kart 3.3 Volt ile çalışır. Buna dikkat etmek gerekir aksi halde STM32F103C8T6 çok kolay zarar görebilir.
