Temel elektronik serimizde adım adım ilerleyerek dirençten transistöre, kondansatörden bobine kadar tüm ana bileşenleri öğrendik. Şimdi ise öğrendiğimiz bu bilgileri birleştirip, masamızdaki o narin 5 Voltluk Arduino veya ESP32 piniyle evimizdeki 220 Voltluk bir lambayı, kombiyi veya güçlü bir su pompasını güvenle kontrol etmemizi sağlayan o harika köprü elemana geldik: Röle (Relay).
Projelerinizde "tık-tık" diye ses çıkaran, genellikle mavi veya siyah kutular halinde gördüğümüz röleler, yüksek güç gerektiren işlerin güvenli bir şekilde yapılmasını sağlar. Gelin, yenidir.com takipçileri için rölenin çalışma mantığını, bacak bağlantılarını ve devrelerdeki kullanım kritiklerini ele alalım.
Teknik tanımıyla röle; üzerinden geçen küçük bir akımla, yüksek akım veya voltajla çalışan başka bir devrenin anahtarlanmasını (açılıp kapatılmasını) sağlayan elektromanyetik bir anahtardır.

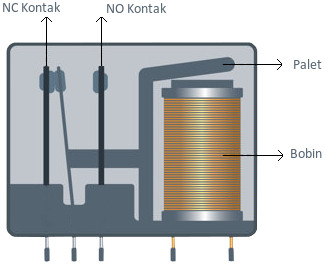

Transistörü bir musluğa benzetmiştik; röleyi ise evlerimizin duvarındaki klasik ışık anahtarlarına (duvar şalterlerine) benzetebiliriz. Duvar anahtarına elinizle basıp lambayı açarsınız. Rölede ise bu anahtara basma işlemini parmağınız değil, içindeki minik bir elektromıknatıs (bobin) yapar. Siz bobine elektrik verdiğinizde, oluşan manyetik alan anahtarın metal kolunu kendine doğru çeker ve devreyi kapatır. Yani röle, elektrikle kontrol edilen mekanik bir anahtardır.
Bir röle kullandığınızda, kontrol eden devre (örn: 5V Arduino) ile kontrol edilen yüksek güçlü devre (örn: 220V lamba) birbirinden **fiziksel ve elektriksel olarak tamamen yalıtılmış** olur. Aralarında hiçbir kablo bağı yoktur; etkileşim tamamen manyetik alanla sağlanır. Bu sayede 220V hattında yaşanacak olası bir kısa devre veya ters akım, sizin hassas mikrodenetleyicinize asla ulaşamaz ve kartınızı yakmaz.
Piyasada en çok kullanılan 5 bacaklı tekli bir rölenin (veya hazır röle modüllerinin) üzerinde şu bağlantı uçları bulunur:
Rölenin içindeki elektromıknatısa bağlı iki bacaktır. Röleyi tetiklemek (açmak) için bu uçlara rölenin çalışma voltajı (örn: 5V, 12V veya 24V) uygulanır. Yönü (artı/eksi) fark etmez.
Yüksek voltajlı cihazımızı bağladığımız 3 adet uçtur:

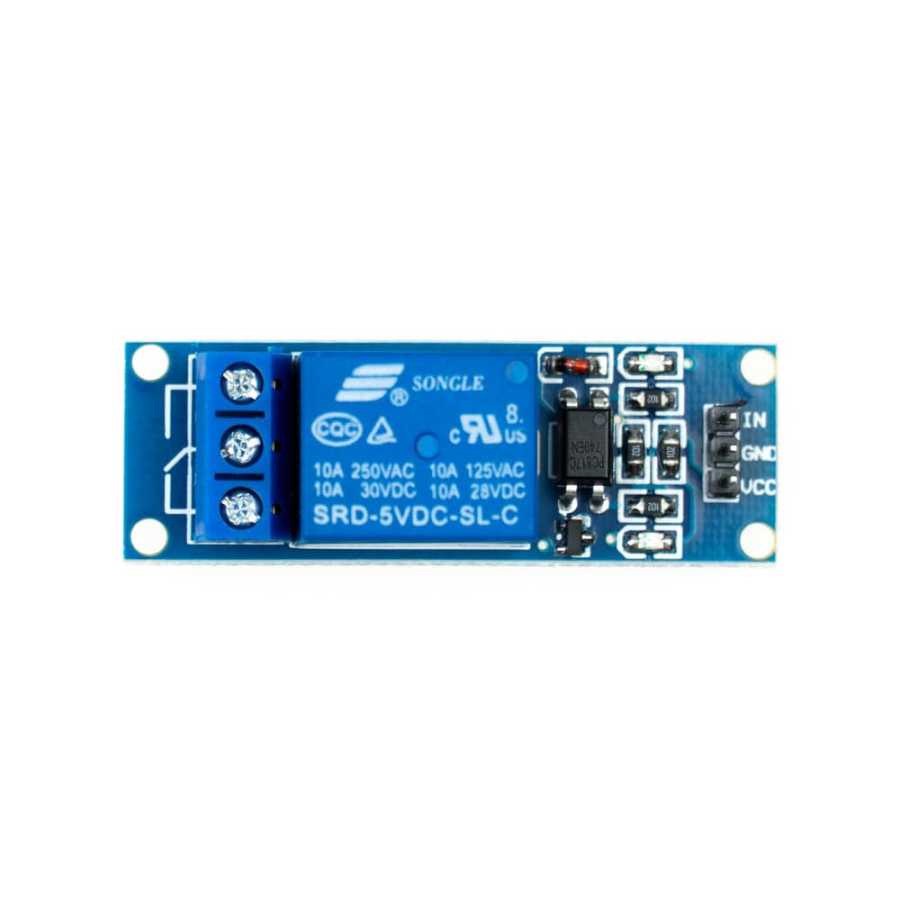

Eğer çıplak bir röle kullanıyorsanız, bir önceki yazımızda bahsettiğimiz gibi bobinin ters voltaj üretmesini engellemek için bir Flyback diyodu ve röleyi tetiklemek için bir transistör eklemeniz gerekir. Ancak piyasada satılan hazır **Arduino Röle Kartları (Modülleri)** üzerinde bu transistör, koruma diyodu ve hatta ekstra güvenlik sağlayan optokuplörler entegre olarak gelir.
Bir röle modülünde 3 adet kontrol pini vardır:
HIGH (bazı modüllerde ters mantıkla LOW) yaptığınızda röleden "tık" sesi gelir ve anahtar kapanarak bağlı olan cihazı çalıştırır.Her iki eleman da anahtarlama yaptığı için sıkça karıştırılır. Seçim yaparken şu kriterlere dikkat etmelisiniz:
| Özellik | Transistör (MOSFET) | Röle |
|---|---|---|
| Anahtarlama Hızı | Çok Hızlı (Saniyede milyonlarca kez - PWM için uygun) | Yavaş (Mekanik kolun hareket süresi vardır, PWM ile kullanılamaz) |
| Akım Türü | Genellikle sadece DC akımı kontrol eder | Hem AC (220V) hem DC akımı kontrol edebilir |
| Ömür | Yarı iletken olduğu için teorik olarak sonsuzdur | Mekanik parça içerdiği için belirli bir açma-kapama ömrü vardır |
Röleler, hobi elektroniği ile endüstriyel ve evsel cihazlar arasındaki en güvenli köprüdür. Akıllı ev sistemleri, otomatik sulama projeleri veya sıcaklık kontrollü fan sistemleri yaparken röleler en yakın dostunuz olacaktır.
Çok Kritik Uyarı: Röle ile 220V şehir şebekesi kontrol ederken son derece dikkatli olmalısınız. Devre tahtası (breadboard) üzerinde asla 220V taşımayın. Kablo bağlantılarını mutlaka izole bant veya makaron ile kapatın ve sisteme elektrik vermeden önce tüm bağlantıları iki kez kontrol edin. Güvenlik her şeyden önce gelir!
yenidir.com olarak temel elektronik komponentler rehberimizin sonuna geldik. Bu seride öğrendiğimiz tüm elemanlar (Direnç, Kondansatör, Diyot, Transistör, Bobin ve Röle) atölyenizde yapacağınız projelerin %90'ını oluşturuyor. Bir sonraki yazımızda, bu bileşenleri kullanarak pratik bir **Proje Uygulaması** yapalım mı, yoksa sensörlerin dünyasına mı giriş yapalım? Görüşlerinizi yorumlarda sabırsızlıkla bekliyorum!
