STK412-XXX serisi Amplifikatör devresi

STK412-150 ile bu devreyi denedim. Gayet başarılı çalışmaktadır. Tek sorununuz beslemeyi ayarlamak. iki tane simetrik besleme gerekmektedir.

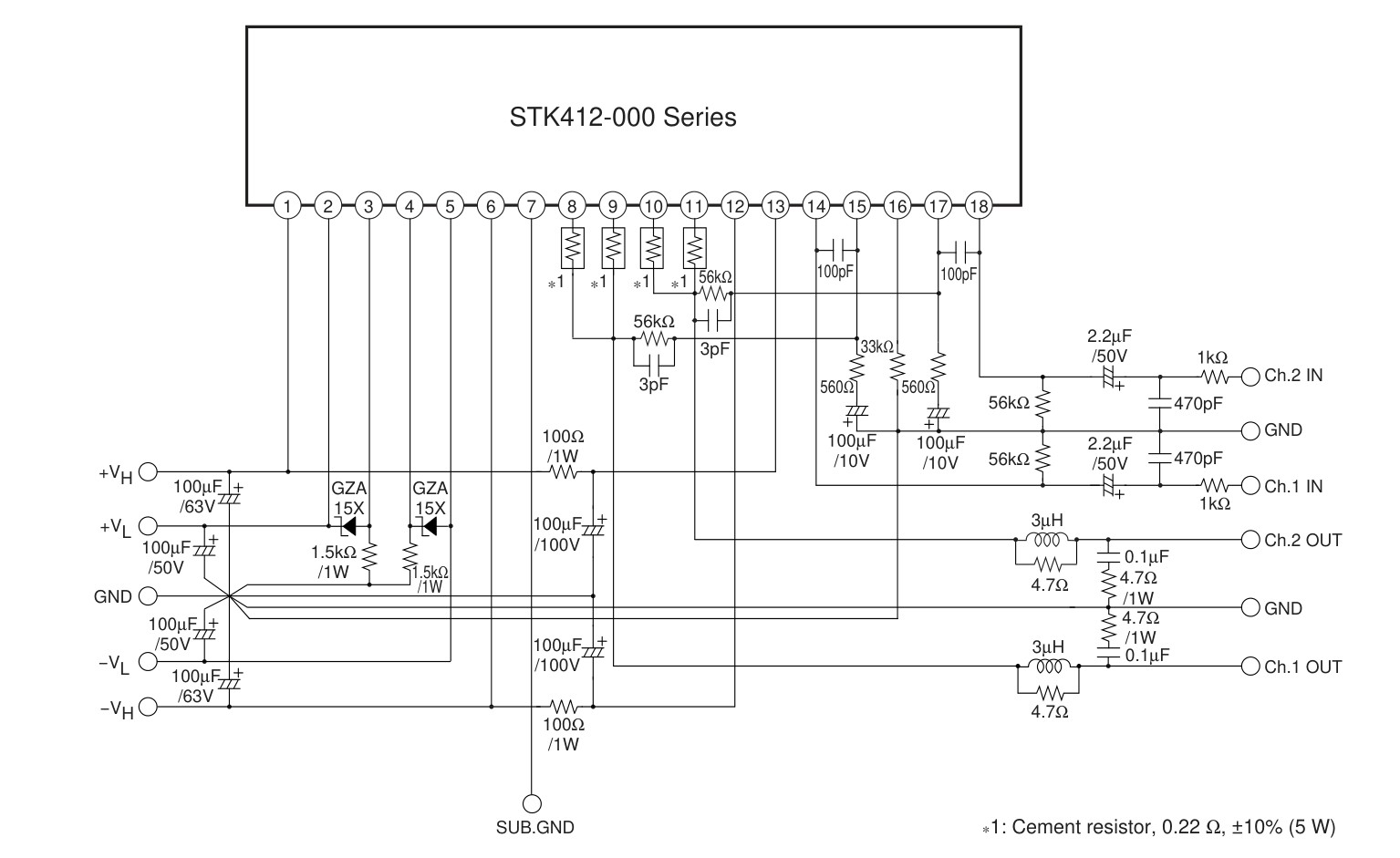

Devre Şeması:

Devrenin yapımı baskı devre çıkartılması oldukça kolay. Transistörlü bir devre yapmaktan ise bunu yapmak daha mantıklıdır. Fiyat performans olarak ben stk420-150'yi tercih ettim. Ses kalitesi de güzel ve oldukça yeterli. Kullanacağınız hoparlörler çıkış gücüne dayanacak seviyede olmalıdır. RMS değeri stk412-150 için 150Watt üzeri olmalıdır. Buna dikkat etmez iseniz hoparlörünüz bozulabilir. Çıkışı oldukça güçlüdür.

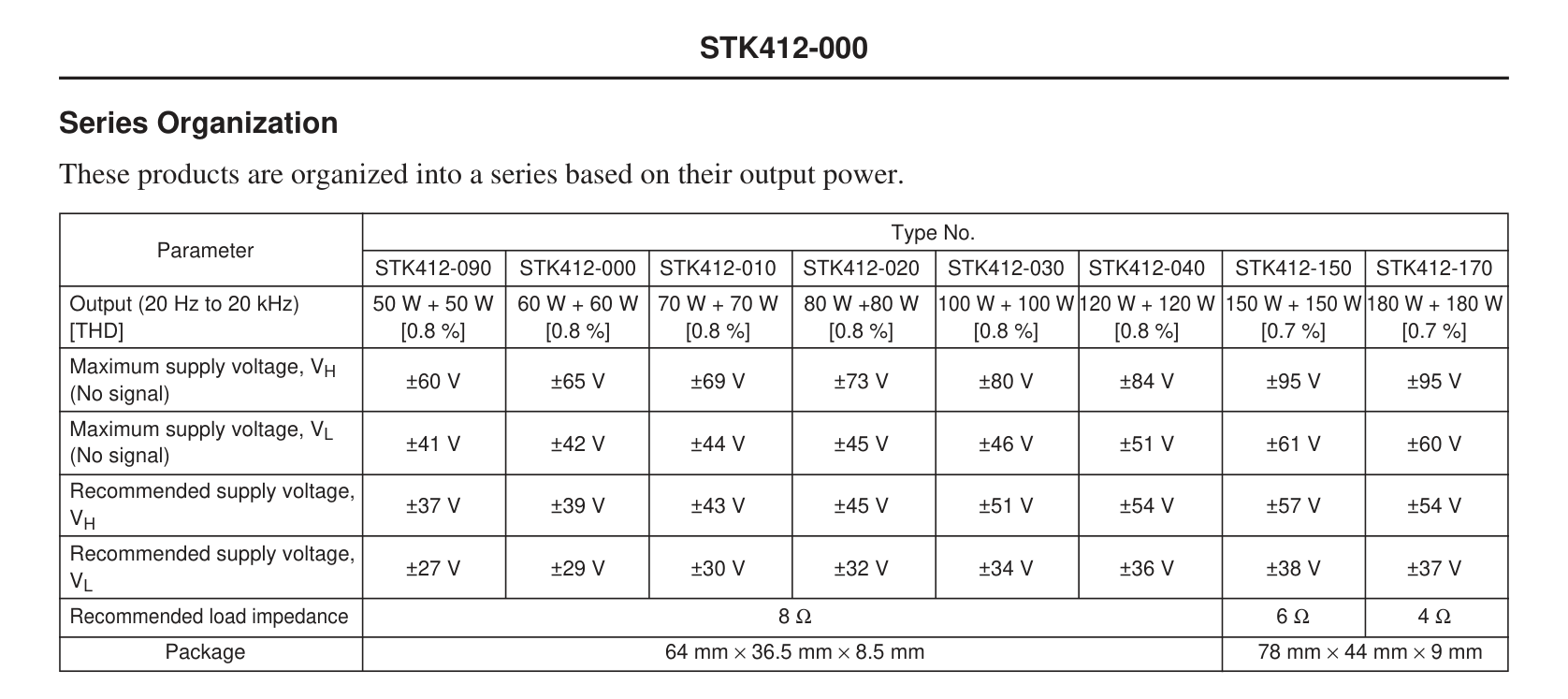

Besleme voltaj tablosu:

STK420-150 için gerilim değerleri VH +-57Volt VL +-38Volt olmalıdır. Tavsiye edilen hoparlör direnci 6 ohm dur.

Bunlara dikkat etmek gerekir. Maksimum değerlerine yaklaşmamakta fayda var. Biraz büyük bir soğutucu ile kullanılmalıdır. En az entegrenin 6 katı veya daha ufak aktif soğutucu(Fanlı) kullanılabilir.
